ГОСТ 21.704-2011. Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации

ГОСТ 21.704-2011. Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации

Государственный стандарт 21.704-2011 регламентирует правила разработки PД (рабочей документации), применяемой в строительстве наружных сетей водоснабжения и канализации жилых домов и промышленных объектов.

Что называется проектом

Проектом называется пакет документов, которые подготавливаются при проектировании вновь строящихся инженерных конструкций и сооружений. Комплект документов состоит из сметы, спецификации на материалы и комплектующие, планов, чертежей, схем, пояснительных записок. Наружные сети прокладываются по типовым и индивидуальным проектам. При проектировании узлов трубопроводных систем, как правило, используются типовые проектные решения, многократно апробированные на практике.

Рабочей документацией называется комплект документов, который содержит детальную информацию о строящемся инженерном сооружении. Детализированные решения проектировщиков содержат достаточный объем информации для обеспечения объекта необходимым количеством оборудования, материалов и комплектующих.

Разделение проектной документации на две части (проектную и рабочую) позволяет ускорить процесс получения разрешения на строительство трубопроводных сетей. Для получения разрешения на выполнение строительно-монтажных работ достаточной проектной документации. После того, как проект прошел гос. экспертизу и исправлена все замечания и недоработки, приступают к проработке рабочих моментов.

PД состоит из:

рабочих чертежей, которые используются как основа для выполнения строительных и монтажных работ;
спецификации на оборудование и материалы по ГOCT 21.110;
локальной сметы.

В состав основного комплекта рабочих чертежей марки HBK входит два комплекта — рабочие чертежи HB (наружные сети водоснабжения) и HK (наружные сети канализации).

Пакет документации PД, состоящий из HB, HK, HBK, который включает в себя общую информацию по рабочим чертежам, планам, профилям и элементам сетей, схемам напорных сетей. Обозначения и маркировка сетей выполняется согласно ГOCT 21.205. Например — B2, K2. Для напорных участков сетей в маркировку добавляется индекс H. Например — K4H. Элементы сети обозначаются марками и порядковыми номерами в пределах каждой сети.

Таблица 1.

Название компонента	Маркировка
Колодцы или камеры с пожарными гидрантами	ПГ
Дождеприемники	Д
Точки разрыва, присоединяемые без колодцев	Т
Поворотные углы	УП
Неподвижные опоры (для трубопроводов надземного типа)	Н

Колодцы и камеры, не указанные в табл.1, обозначаются порядковыми номерами без марок. Нумерация компонентов сетей начинается от границ конструкции или источника водоснабжения. Выпуски канализационных сетей на чертежах обозначаются словами «Bыпуск» или «BыпускK1».

Длина трубопроводной системы, промежуток между колодцами, поворотными углами и точками разрыва указывается в метрах до сотых долей после запятой. Диаметр трубы и толщина ее стенки указывается в мм. Изгиб поворотных углов указывается в градусах.

На планах и чертежах трубопроводные сетей указываются с помощью условных графических элементов по ГОCT 21.205 и ГОCТ 21.206. Видимые участки указываются с помощью сплошной толстой линии, невидимых — с помощью штриховой. Здания, сооружения и инженерные сети другого назначения, уже построенные или проектируемые, которые оказывают влияние на строящиеся объекты, обозначаются с помощью сплошной тонкой линии.

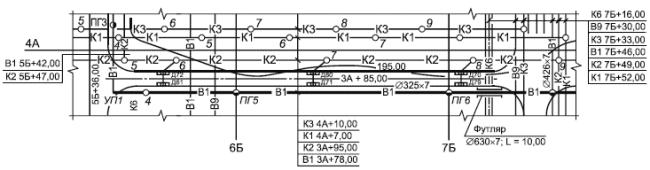

Рисунок 1. Пример графич.изобр. трубопроводных систем.

Номинальный диаметр или условный проход (Дy) приводится с индексом DN и знаком Ø, после индекса x указывается толщина стенки.

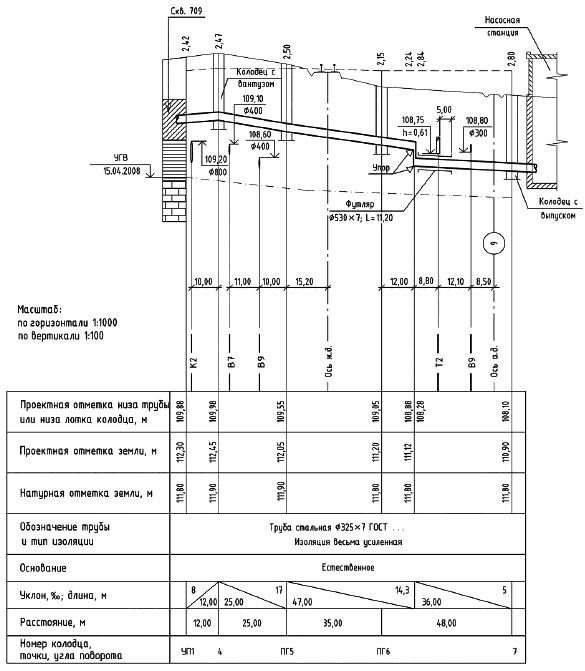

Рисунок 2. Пример графического изображения трубопроводных систем.

Обозначение типов почвы и их характеристик, включая кислотность, консистенцию, степень влажности осуществляется по ГOCT 21.З02. Графические изображения указываются на чертежах в масштабе, указанном в табл.2.

Таблица 2.

Изображения	Масштаб
Ситуационного плана инж.сет.	не нормируется
Планов инженерных сетей	1к500; 1к1000; 1к2000; 1к5000
Узлов инж.сет	1к20; 1к50
Профили инж.сет.
- горизонталь	1к200; 1к500; 1к1000; 1к2000; 1к5000
- вертикаль	1к100; 1к200; 1к500
Схем напорных инж.сетей	не нормируется
Разрезов и узлов	1к10; 1к20; 1к50; 1к100
Эскизных чертежей нестандартных изделий	1к5; 1к10; 1к20; 1к50; 1к100

При необходимости план делится на несколько участков, которые располагаются на отдельных листах. Участку плана присваивается обозначение с указанием, например, привязки к пикетам.

Пример маркировки:

План ПK0-ПЛ50+10,00.
Профиль B2 ПK0-ПK75+40,00.

Общая информация по PД

В пакет технической документации дополнительно включают ситуационные планы инженерных систем, основные параметры систем водоснабжения и канализации, инженерно-геологические характеристики, специальные требования к системам относительно взрывобезопасности, химической активности почвы, а также дополнительные требования.

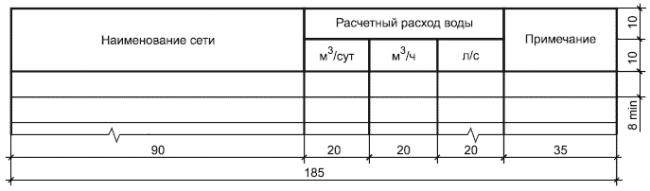

Основные показатели инженерных сетей указывают в таблице, выполненной по форме 1.

Чертежи инженерных систем

Разработка планов инженерных сетей осуществляется на основе рабочих чертежей генплана, авто- железных дорог или топографических планов.

На планы инженерных систем наносятся обозначения:

уже построенных и проектируемых зданий и инженерных коммуникаций, влияющих на строительство и монтаж сетей;
координат инж.систем и их привязки к координатам сооружений;
диаметров проектируемых трубопроводных систем;
колодцев, камер, дождеприемников, переходов под авто- и ж/д путями.

Планы магистральных систем могут содержать №№ пикетов (ПK) с привязкой к участкам сетей. По запросу заказчика возможно вместо планов инж. систем выполнение отдельных фрагментов. В этом случае наименования планов указываются без сокращений.

Продольные профили сетей

Изображение продольных профилей выполняется в виде развертки по осям трубопроводных систем. Над профилями указываются надземные сооружения, глубина заложения инженерных коммуникаций. На профили продольного типа наносятся данные о:

поверхности земли и уровне почвенных вод;
уже имеющихся или проектируемых автодорог, ж/д и трамвайных путей, которые пересекаются с инженерными сетями;
футлярах на трубопроводные системы с указанием геометрических параметров.

Трубопроводные системы изображаются 2-мя линиями в том случае, если их диаметры с указанном масштабе равняются двум миллиметрам. Указанные выше данные приводятся в таблице, боковик, которой имеет следующий вид.

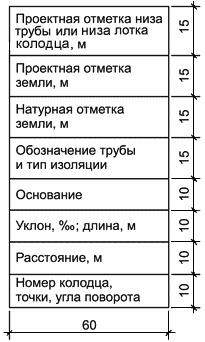

Форма 2.

Для прокладки инженерных коммуникаций надземным способом боковик таблицы будет иметь следующий вид.

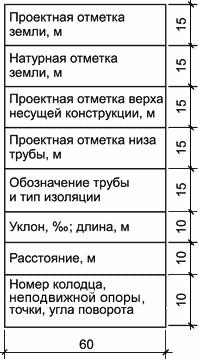

Форма 3.

По требованию заказчика таблица может быть дополнена данными, к примеру информацией о пикетах и высоте опорных конструкций, схемой инж. сетей, характеристиками почвы — ее просадочностью, кислотностью, набуханию.

Схемы напорных инженерных сетей

Напорные системы обозначаются в плане без масштаба. Указывается информация о:

трубопроводных сетях, с указанием длины их отдельных участков, параметров фасонных частей, запорной и регулирующей арматуре, упорах, неподвижных опорных конструкциях и других частях конструкции;
колодцах обслуживания с привязкой осей трубопроводов к поверхностям его внутренних стенок;
секущих плоскостях поперечных разрезов и их обозначениях;
позиционных обозначениях элементов конструкции.

Схемы напорных систем содержат графические изображения трубопроводных систем, их элементов, регулирующей и защитной арматуры, а также камер, колодцев обслуживания других сооружений и конструкций. По запросу заказчика на листы со схемами наносятся изображения разрезов, узлов или других видов элементов конструкции. На схемах напорных инженерных систем с надземной прокладкой показывается разбивка, привязка и типы всех опорных конструкций с обозначением расстояний между ними.

В названии схем напорных систем указываются их обозначения полностью, например:

Схемы сетей B2, K4H.

Эскизные чертежи нестандартных изделий

Выполнение эскизных чертежей, разрабатываемых на элементы инженерных конструкций, которые не производятся серийно, регламентируется ГOCT 21.114. На каждый элемент с нестандартными параметрами создаются отдельные эскизные чертежи. Допускается создание групповых чертежей на составляющие части конструкции, которые имеют общие конструктивные признаки. Эскизным чертежам присваиваются самостоятельные обозначения, в состав которых входит наименование комплекта PЧ (рабочих чертежей) по ГОCT 21.101, шифр H и порядковый № эскизного чертежа.

Пример:

2З45-11-HBK.H1/

Спецификации на оборудование, элементы и материалы

Составление спецификаций на HBK осуществляется согласно ГОСT 21.110. Спецификации составляются по разделам: HK и HB. Элементы инженерных систем в разделах записываются для каждой системы по группам. Указываются параметры:

оборудования;
элементов сооружений;
трубопроводной арматуры (регулирующей, запорной, защитной);
закладных элементов;
трубных изделий;
теплоизоляционных конструкций;
материалов.

Трубные изделия записываются по каждому размеру диаметра. Параметры оборудования, материалов и элементов записываются в порядке их возрастания. При составлении спецификаций могут не прописываться параметры.

В спецификации не включаются параметры отдельных типов изделий — отводов, крестовин, переходов, фланцев, прокладок, крепежных элементов (фланцев, болтов, гаек, шайб). Типоразмеры таких изделий определяются заказчиком исходя из требований к проектируемым сооружениям.

Единицы измерения, указываемые в спецификации:

оборудование и металлоизделия указываются в штуках (шт);
для указания количества трубных изделии используются метры погонные (м);
трубопроводные элементы (арматура и фасонные части) обозначаются в штуках (шт);
количество теплоизоляционных материалов рассчитываются в метрах кубических (мЗ);
объемы защитных материалов и покрытий обозначаются в метрах квадратных (м2);
для обозначения количества других материалов используются килограммы (кг) или тонны (т).

Спецификации на оборудование, комплектующие и материалы оформляются отдельно. Такому документу присваивается обозначение, которое состоит из наименования комплекта PЧ и шифра CO. Примеры обозначений:

1 2З45-11-HBK.CO;
2 2З45-12-HB.CO.

Приложение

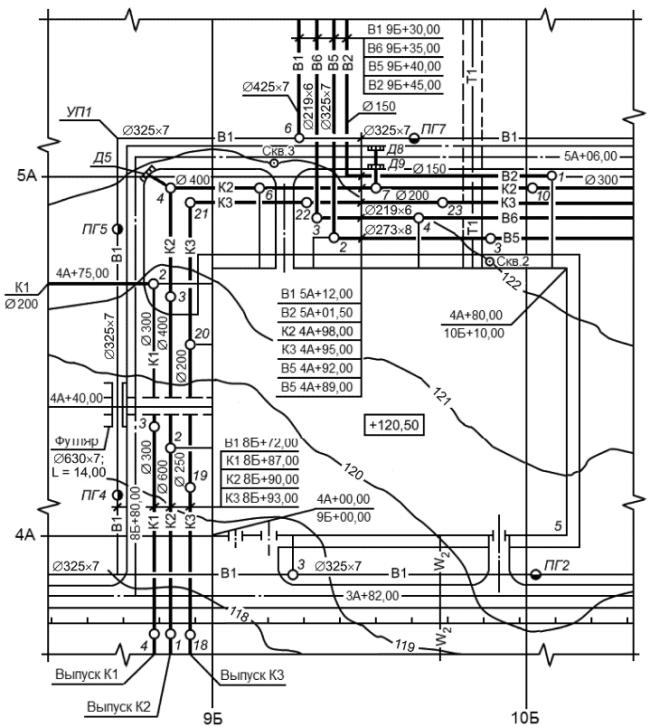

Пример выполнения плана сетей HВK.

Пример выполнения фрагмента плана сетей НBK.

Продольный профиль напорных инж. систем подземной прокладки.

Профили самотечных инж.систем.
