Чугунные дисковые затворы MTP-BFV с электроприводом HQ предназначены для отключения и регулировки расхода транспортируемой среды в инженерных трубопроводных сетях и оборудовании. Конструкция предусматривает возможность визуального контроля положения поворотного перекрывающего диска. Поэтому их удобно использовать в качестве секционной арматуры насосных станций, производственных линий, систем дозирования и распределения потоков рабочей среды.

Электромеханический привод дисковых затворов MTP оснащен двумя встроенными выключателями с однополюсными контактами на 2 направления типа SPDT. Эти контрольные выключатели могут менять положение контактов в случае перевода диска из открытого положения в зафиксированное.

Ассортимент

Каталог компании ТрубТехАрматура предлагает в продаже чугунные межфланцевые дисковые затворы серии MTP-BFV с электроприводом марки HQ по ценам завода изготовителя. В наличии на складе 11 диаметров такой запорно-регулирующей арматуры диаметром от 40 до 400 мм, рассчитанных на рабочее давление 175-250 psi. Отгрузка затворов покупателю в день поступления оплаты. Обеспечена доставка на указанный адрес в любой регион России. Возможен самовывоз.

Технические характеристики

Все диаметры дисковых затворов MTP сертифицированы для применения на территории РФ. Имеющиеся сертификаты актуальны для наружных и внутренних сетей диаметром от 40 до 400 мм.

Рабочая температура и давление

Параметры	Диаметр условного прохода, мм	Единица измерения	Величина
Максимальное рабочее давление	40-200	бар	17,3
Максимальное рабочее давление	250-400	бар	12,1
Диапазон рабочих температур	40-400	°C	от -5 до +100

Материалы для изготовления затвора

Элемент конструкции	Материал
Корпус	Высокопрочный чугун
Поворотный диск	Высокопрочный чугун с хромоникелевым покрытием
Верхний и нижний шпиндель	Нержавеющая сталь
Внутренняя прокладка корпуса и межфланцевые уплотнения	EPDM (этилен-пропиленовый каучук)
Внешнее защитное покрытие	Полимерная краска RILSAN PA11 черная
Модель электропривода	HQ

Форма соединения с приводом – квадрат 14 мм. Установочные ответные фланцы F03, F04, F07 по ISO 5211.

Конструктивные особенности привода

Электроприводы HQ отличаются компактными размерами и небольшим весом, поскольку корпус изготовлен из алюминиевого сплава. Конструкция герметична и устойчива к коррозии. Внешняя сторона корпуса покрыта полимерной порошковой краской.

Двигатель имеет высокий крутящий момент при низком потреблении тока. Электропривод не нуждается в замене смазки и техническом обслуживании в течении всего срока эксплуатации.

Стандартная комплектация привода предусматривает наличие:

системы ручного дублера;
крепежного фланца по ISO 5211;
четырех концевых выключателей;
контактных клемм;
встроенного обогревателя.

Возможные варианты электропитания – 24 В постоянного тока или 110/220 В переменного. Время поворота на 90° - не более 14 сек. Температура эксплуатации от -20 до +80°C.

Часто задаваемые вопросы

Да, наша компания обеспечивает государственные оборонные заказы, также готовы по требованию работать по спецсчетам.

Мы стараемся найти индивидуальный подход к каждому клиенту: гибкая ценовая политика и выгодные условия сотрудничества.

Да, мы имеем возможность организовать доставку заказа собственным автопарком компании, либо другими транспортными средствами.

Да, так как мы работаем по общей системе налогообложения.

Компания работает с 2013 года, и за этот срок зарекомендовала себя в качестве надежного и честного партнера.

География наших поставок достаточно обширна, мы осуществляем доставку в Казахстан и другие страны бывшего СНГ.

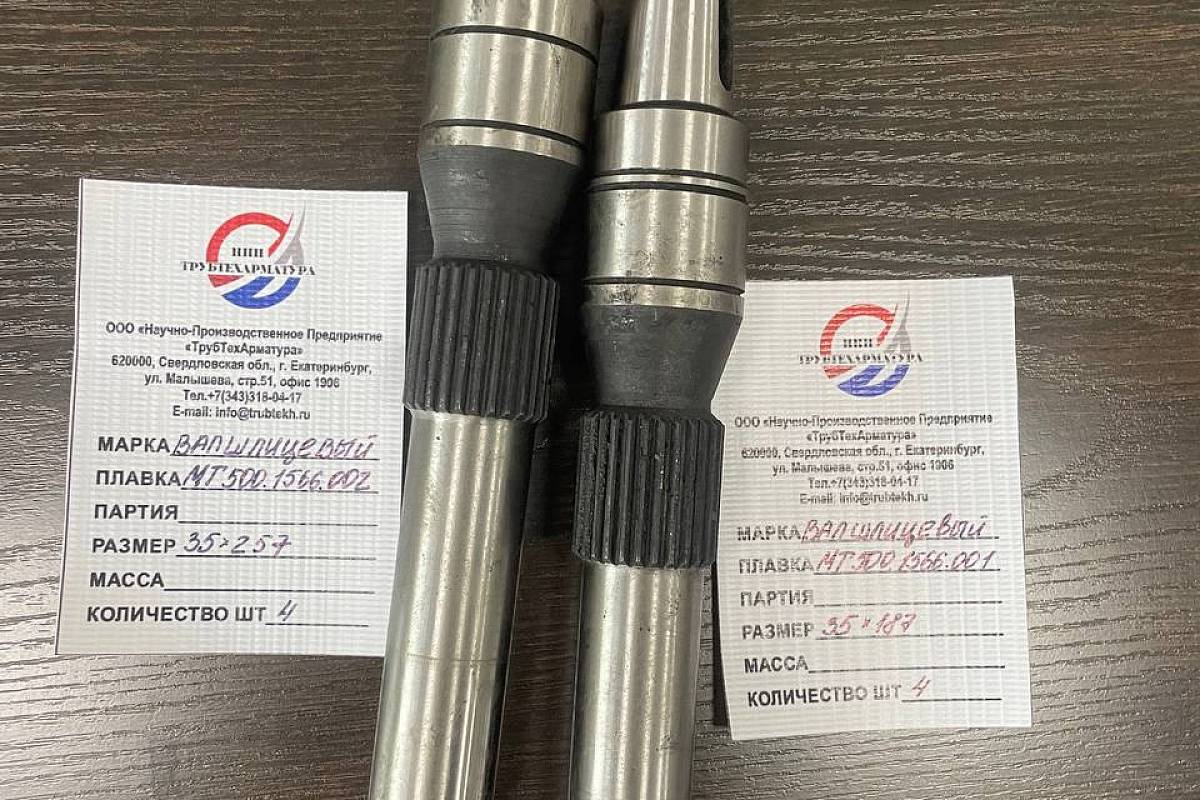

Некоторые фотографии реализованных заказовСмотреть все
